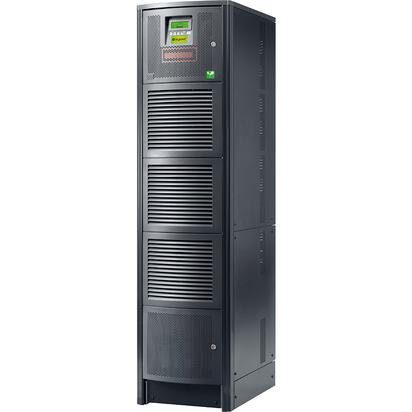

Das Legrand-USV-Modell TRIMOD HE 10 ist eine unterbrechungsfreie Stromversorgung mit Hochfrequenz-PWM-Technologie, On-Line-Doppelwandlungstyp, durch neutrale, modulare Architektur, Möglichkeit einer redundanten N+X-Konfiguration, Nennleistung 10 kVA – 10 kW, ausgestattet mit hermetischem Akkumulator Durch ein Ventil geregelte Batterien, die innerhalb der USV in einem speziellen Fach oder in einem oder mehreren Außenschränken untergebracht sind und deren Größe die Aufnahme von Gewichten und Spannungen gewährleistet. Die USV TRIMOD HE 10 verfügt über eine modulare Architektur, d. h. sie besteht aus identischen Modulen, die konzeptionell parallel arbeiten und den Leistungsteil (3,4-kVA-Leistungsmodule) und die Speicherbatterie (Batteriemodule) der USV bilden. Diese Module sind in der USV enthalten und haben identische Funktionen. Die Leistungsmodule setzen sich aus den nachfolgend aufgeführten Funktionsblöcken zusammen:
• Gleichrichter/PFC
• Wandler
• Akkuladegerät
• Befehls- und Steuerlogik
• Automatische Bypass-Schaltung
Die Batteriemodule hingegen bestehen aus einer Reihe von 5 Batterien, die durch entsprechende Reihensicherungen geschützt sind und in einer leicht herausnehmbaren Schublade untergebracht sind. Die USV kann vom Benutzer während der Installation einfach so konfiguriert werden, dass sie sowohl dreiphasige als auch einphasige Eingangsleistung verwaltet und auch im Ausgang sowohl mit dreiphasiger als auch mit einphasiger Verteilung konfiguriert werden kann. Die Modularität der USV ermöglicht Erweiterungen der Leistung und/oder der Autonomie vor Ort (Upgrade vor Ort), ohne dass eine Kalibrierung, Einstellung oder werkseitige Änderungen erforderlich sind und in jedem Fall ohne die Verwendung spezieller Instrumente (Möglichkeit durch entsprechende Dimensionierung). Die modulare USV kann als leistungsredundantes N+X-System mit 3,4-kVA-Leistungsmodulen konfiguriert werden, die im USV-Schrank untergebracht sind, mit geeigneten mechanischen Halterungen und dedizierten und vorbereiteten elektrischen Anschlüssen ausgestattet sind. Redundanz wird durch eine Architektur erreicht, die auf dem Konzept der Lastverteilung basiert. Wenn die USV TRIMOD HE 10 mit einphasigem Ausgang konfiguriert ist, verfügt sie über eine verteilte Parallelarchitektur, d. durch und stellt so die vollständige Kontinuität der Stromversorgung der Verbraucher auch im Fehlerfall sicher (vorbehaltlich einer entsprechenden redundanten Dimensionierung). Bei Konfiguration mit dreiphasigem Ausgang ist die modulare Architektur des verteilten parallelen Typs gültig, wenn für jede Phase ein oder mehrere Module vorhanden sind; Tatsächlich steht dem Benutzer immer die Nennleistung zur Verfügung, die von der Summe der für jede Phase betriebenen Module geliefert werden kann, und er kann mit reduzierter Last oder, im Falle einer redundanten Konfiguration, mit normaler Last arbeiten.

Technische Spezifikationen

TRIMOD ONLINE Modell 10 KVA HE 35 MIN

Leistung 10.000 VA 220-240 V 10.000 W

Perfekte sinusförmige Batteriewellenform

Abmessungen und Gewicht 414 x 1370 x 628 mm – 120 kg
